Sondersägemaschinen für individuelle Kundenlösungen

Projektierung und Umsetzung maßgeschneiderter Anlagenkonzepte

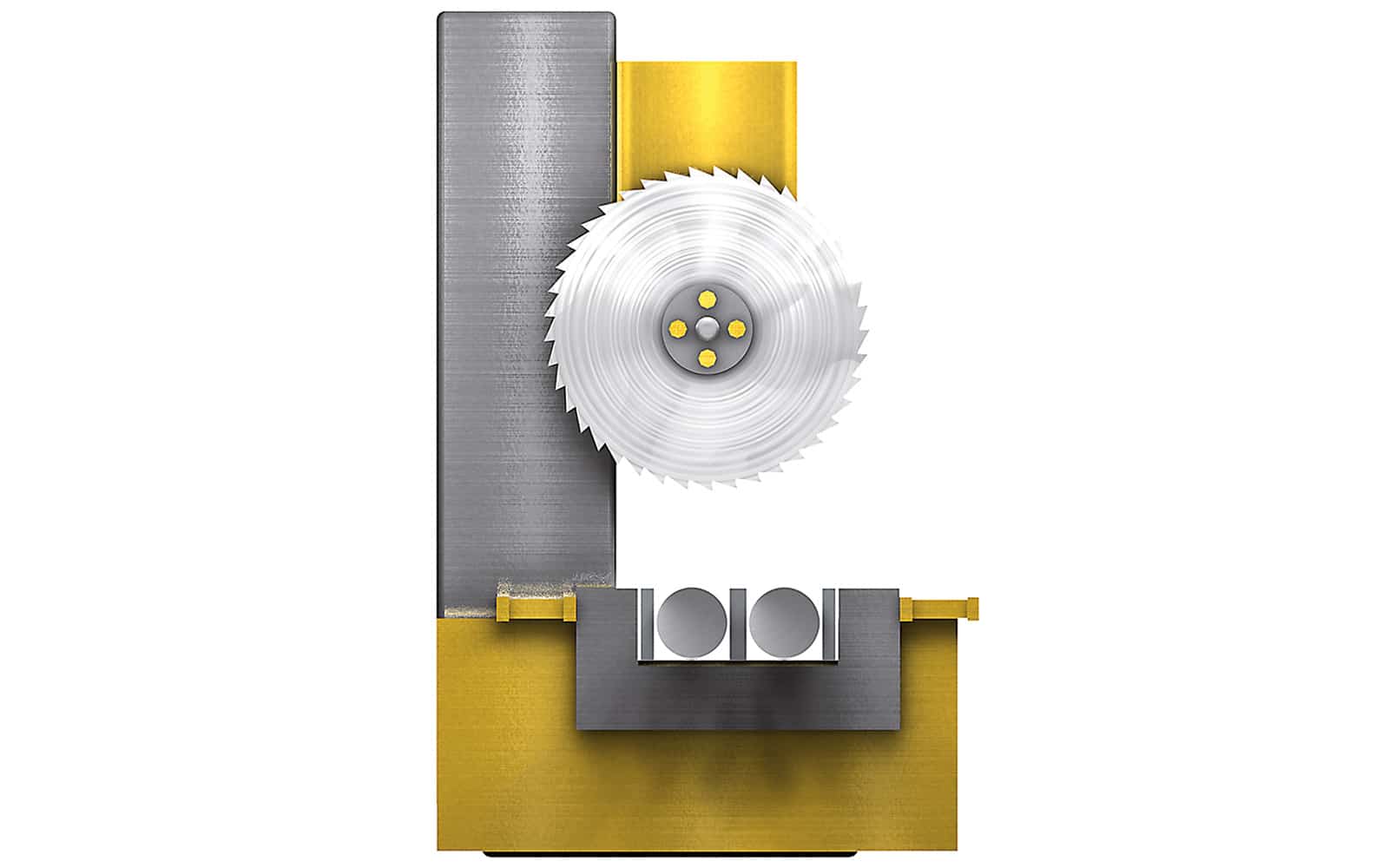

Doppelschnittanlagen

Für Knüppel aus Stahl im Doppelschnitt

SCHNITTZEIT: 10 Sekunden pro Knüppel

KSA 500 D, 2 Stk. Ø 80 mm, Ck 45

HIGHLIGHTS

  • Doppelschnitt = doppelte Sägekapazität bei geringem Platzbedarf

  • Gewichtsoptimierung trotz Doppelschnitt

  • Für den Dauereinsatz ausgelegt

  • Glatter, rechtwinkliger Schnitt

  • Keine Aufhärtung oder Gefügeveränderung – kalte Schnittfläche

  • Auch als Einzelschnittsägeanlage einsetzbar

EINSATZGEBIETE

  • Schmiedebetriebe

  • Stahlwerke
  • Rohrwerke
  • Automobilzulieferindustrie

Ihre kundenspezifische Lösung beginnt hier

Keine Fertigungsaufgabe ist wie die andere. Gemeinsam mit Ihnen entwickeln wir individuelle Anlagenkonzepte für Ihre Anforderungen – von der ersten Idee über die technische Projektierung bis zur erfolgreichen Umsetzung.

Jetzt Projekt anfragen

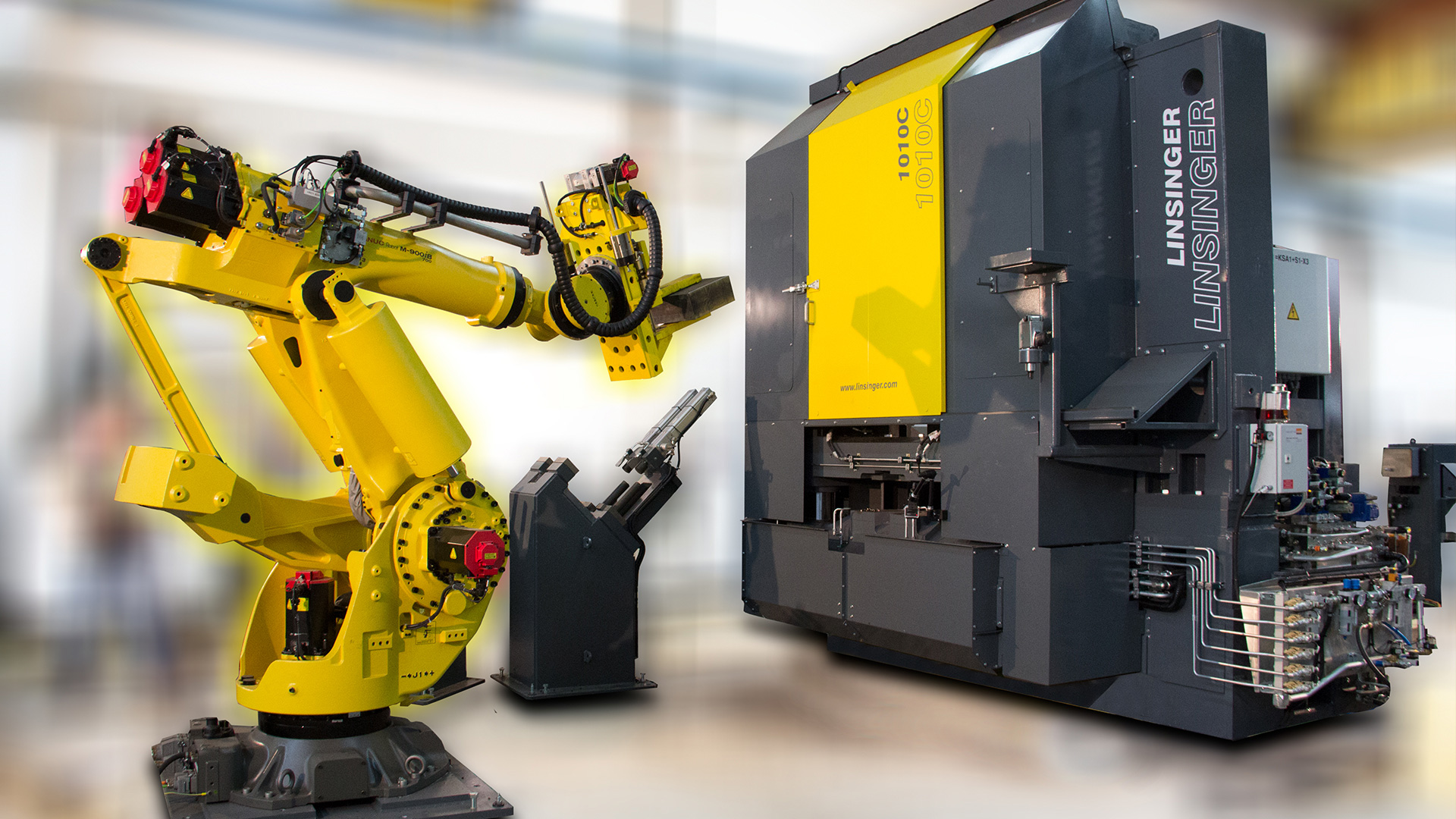

Probensägen

Zur Herstellung von Stahlproben

Vollautomatisiert

Abarbeiten eines Coupon mit Schnitten in X,Y,Z Richtung

HIGHLIGHTS

  • Vollautomatische Be- und Entladung mit Handling-Roboter
    pelschnitt = doppelte Sägekapazität bei geringem Platzbedarf
  • Automatisches Abarbeiten eines Coupon Schnittplanes mit Schnitten in X,Y,Z Richtung

  • Probenmarkierung

  • Sortenunabhängiges Abarbeiten von Schneideaufträgen durch im Programm hinterlegte Schnittwerte

  • Durch Einsatz von Emulsionskühlung auch Schneiden von Edelstählen möglich

  • Einsatz der exklusiven LINCUT® Scheibenfräser möglich

  • Perfekte Schnittqualität

  • Zur schnellen und sicheren Herstellung von Stahlproben

Ihre kundenspezifische Lösung beginnt hier

Jetzt Projekt anfragen

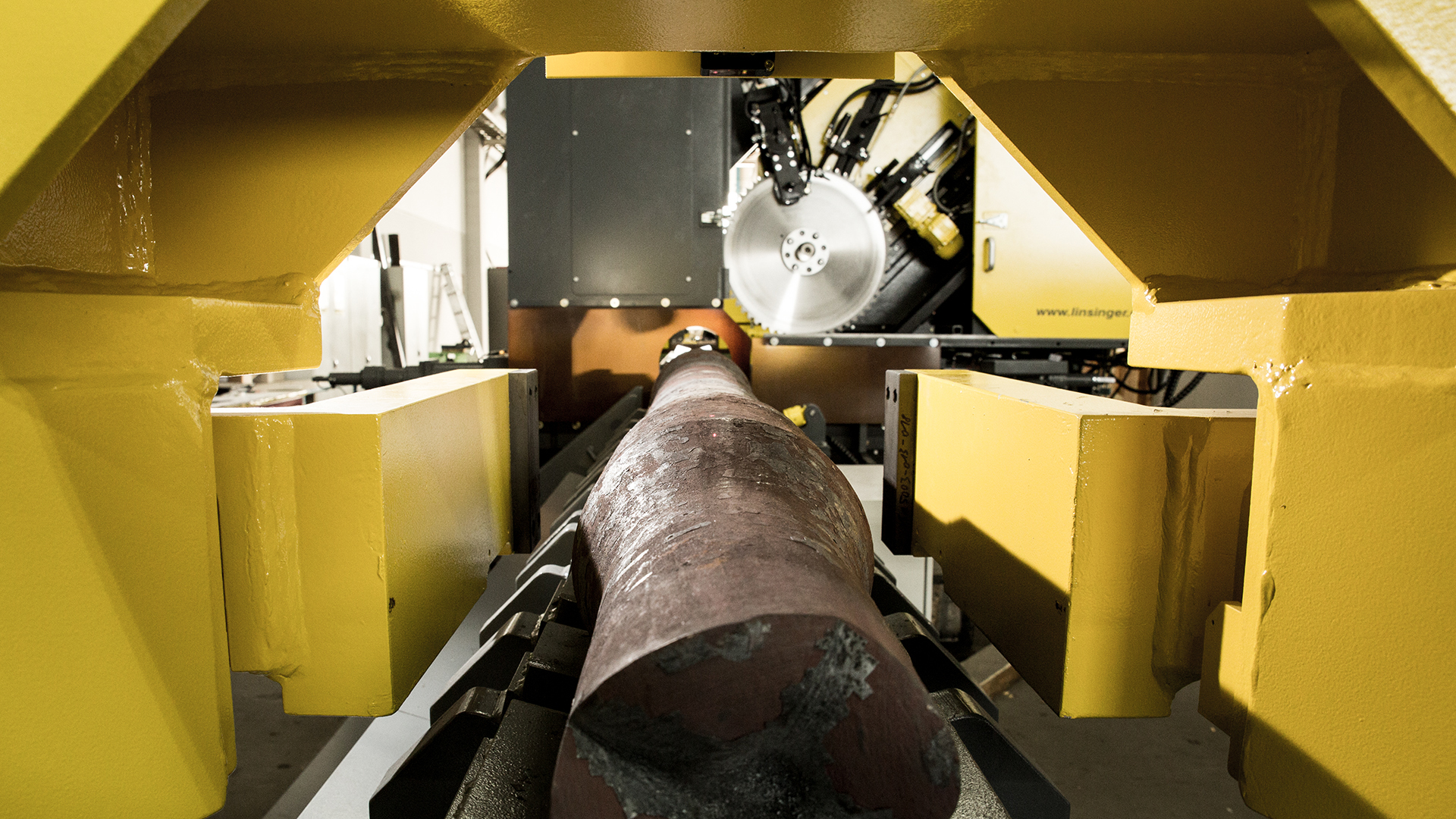

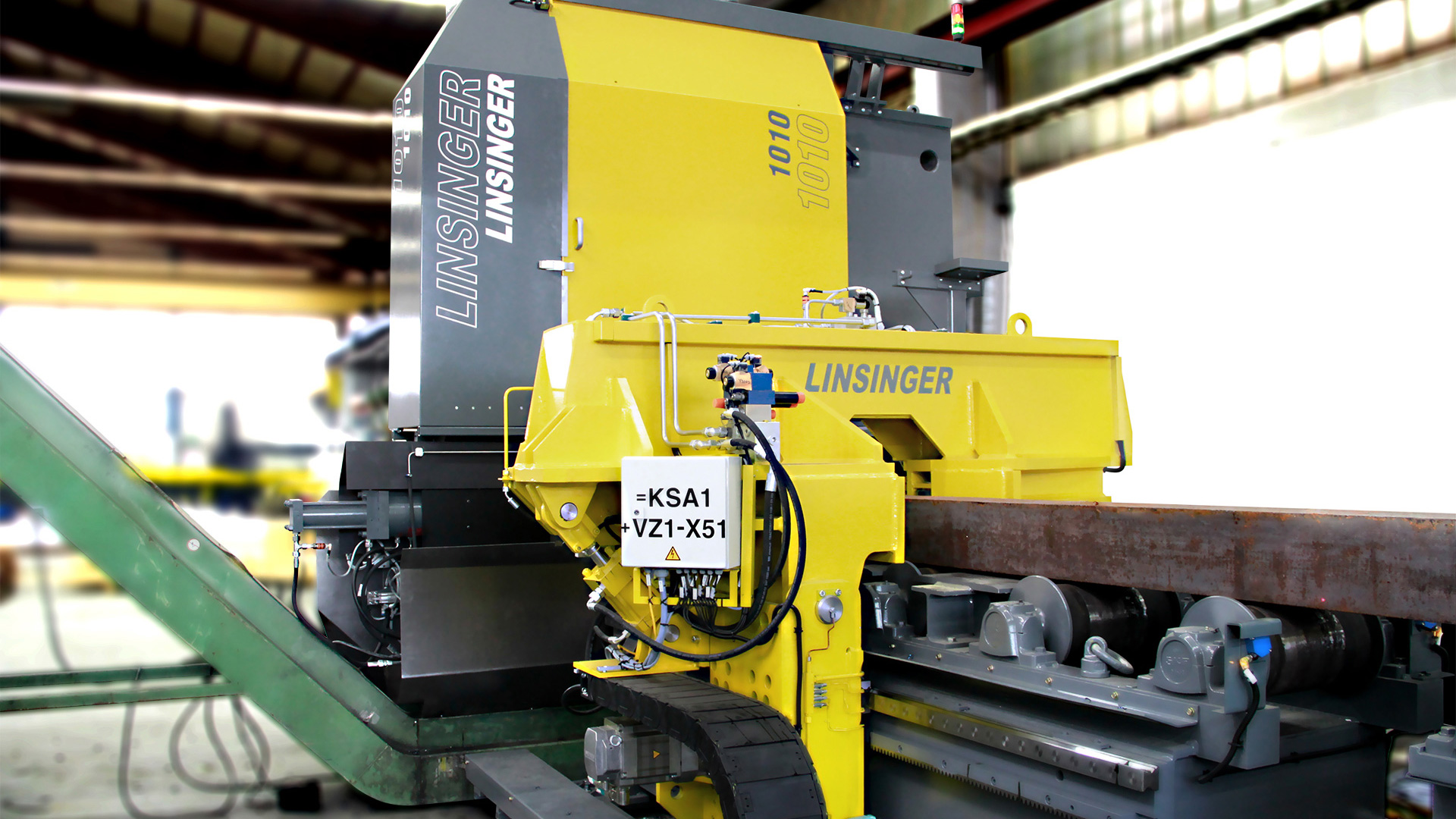

Achsensäge

Für Schmiederohlinge und geschmiedete Achsen

Höchste Genauigkeit

durch Oberflächenlaservermessung

HIGHLIGHTS

  • Für das Sägen von rundem und eckigem Material

  • Gewichtoptimiertes Sägen
  • Für den dreischichtigen Einsatz konstruiert

  • Keine Aufhärtung oder Gefügeveränderung durch kalte Schnittoberfläche

  • Gerade, gleichmäßige Schnittoberfläche ohne Beschädigungen

  • Trockenschnitt – kein Einsatz von Kühlemulsion notwendig

  • Voll automatisiert mit CNC Steuerung

  • Entwicklung für die Bearbeitung von allen gängigen Eisenbahnachsen

  • Schnelle und exakte Erkennung der Referenzkanten mittels Laserdetektor

  • Robustes Design für höchste Maschinenverfügbarkeit

  • Einsatz der LINCUT®-Scheibenfräser möglich

  • Optimierter Prozess für hohen Ausstoß

  • Typ KSS für exaktes Schneiden von geschmiedetem Material

  • 3-Punkt Spannsystem

  • Stoßfreie Handhabung der Achsenrohlinge

Ihre kundenspezifische Lösung beginnt hier

Jetzt Projekt anfragen

Vertikale Kreissägeanlage KSA

Schrägblatt Kreissägeanlage KSS

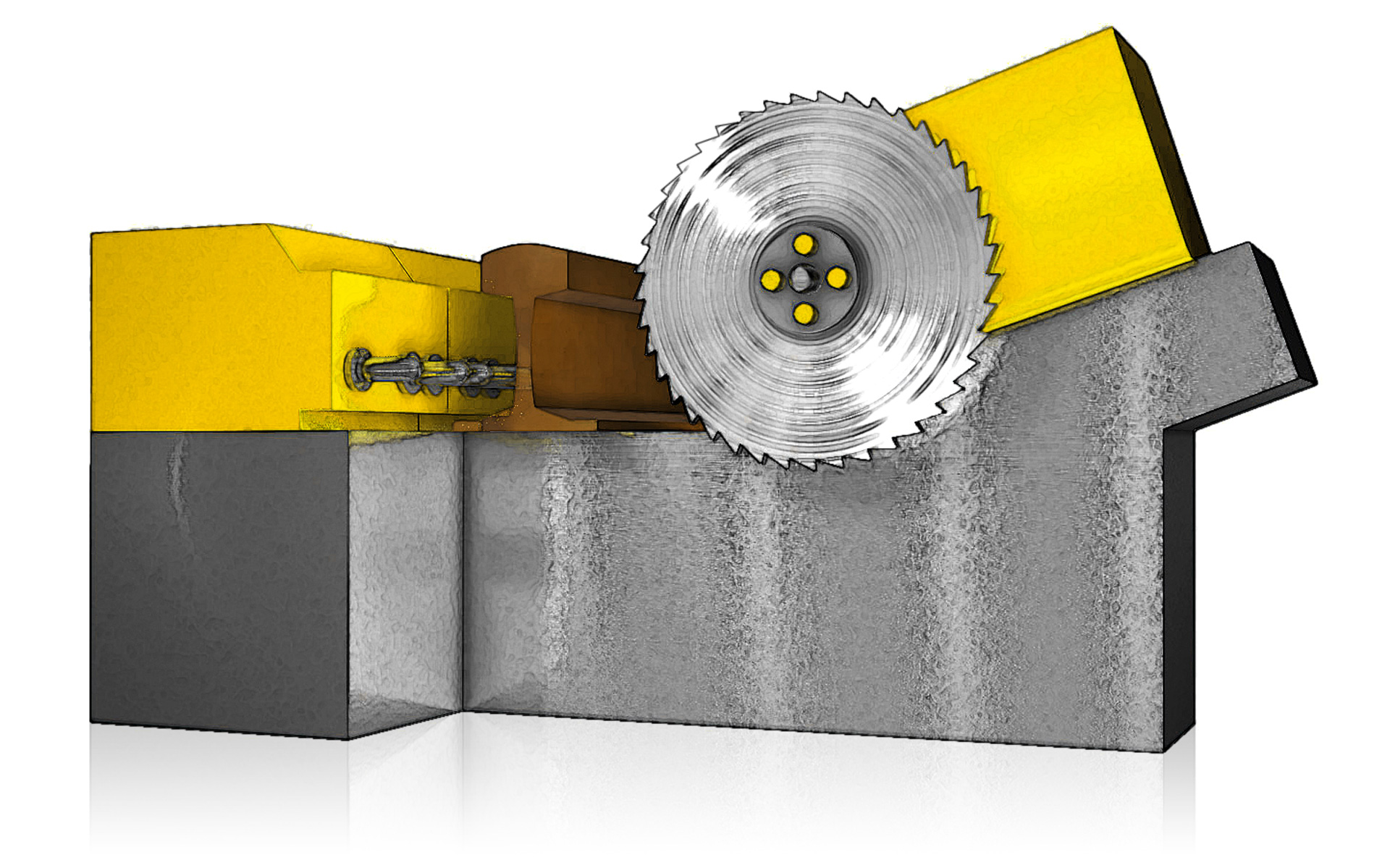

Schienensäge- und Bohranlagen LSB

Zykluszeit 30 Sekunden

Ein Sägeschnitt und sechs Laschenbohrungen

HIGHLIGHTS

  • Sägen und Bohren in einem Arbeitsgang

  • Schrägbettausführung

  • Vollautomatisierung
  • Individuelle Gesamtlösungen

EINSATZGEBIETE

  • Bohrloch Kaltexpansionseinheit
  • Entgrateinheit
  • Probenmanipulator

  • Längenmesssystem mit Temperaturkompensation

Ihre kundenspezifische Lösung beginnt hier

Jetzt Projekt anfragen

TECHNISCHE DATEN

TYPE QTY DRILLS RAIL HxB MAX
KSA 500 S 0 190 x 160 mm
LSB 800 0 200 x 220 mm
LSB 800/S1 1 200 x 220 mm
LSB 800/S2S 1* 200 x 220 mm
LSB 800/S3 3 200 x 220 mm
LSB 800/S6 6 200 x 220 mm

*Sonderausführung für Weichenbauwerke
